| Ancho de banda |
100MHz |
| Frecuencia de muestreo (en tiempo real) |
1GS/s |
| Escala horizontal (s / div) |
2 ns/div - 100s/ div, paso para el 1 - 2 - 5 |
| Tiempo de subida (en la entrada, típica) |
≤11ns |
| Canal |
2 + 1 (externo) |
| Monitor |
8 "LCD de color, pantalla TFT, 800 x 600 píxeles, 65.535 colores |
| Impedancia de entrada |
1MΩ ± 2%, en paralelo con 15pF ± 5pF |
| Aislamiento de canal |
50Hz : 100 : 1, 10MHz : 40 : 1 |
| Voltaje máximo de entrada |
400V (PK - PK) (DC + AC, PK - PK) |
| DC Precisión de Ganancia |
±3% |
| Longitud de registro |
1M (10M opcional) |
| Precisión DC (Promedio) |
Promedio ≥ 16: ± (3% lectura + 0,05 div) para △V |
| Factor de atenuación de la sonda |
1X, 10X, 100X, 1000X |
| Responder LF (AC, -3 dB) |
≥10Hz (en la entrada, el acoplamiento de CA, -3 dB) |
| Frecuencia de muestreo / Precisión de tiempo de relé |
±100 ppm |
| Interpolación |
sin (x) / x |
| Intervalo (△ T) Precisión (ancho de banda completo) |
Individual: ± (1 intervalo de tiempo 100 ppm + × + 0.6ns de lectura), Normal> 16: ± (1 intervalo de tiempo + 100ppm × lectura + 0.4ns) |
| Acoplamiento de entrada |
DC, AC y GND |
| Resolución vertical (A / D) |
8 bits de resolución (2 canales simultáneamente) |
| Sensibilidad vertical |
2 mV/div ~ 10V/div (en la entrada) |
| Tipo de disparador |
Flanco, Pulso, Vídeo, Pendiente, alternativo |
| Modo disparo |
Auto, Normal, Single |
| Nivel de disparo |
±6 divisiones desde el centro de la pantalla |
| Línea / frecuencia de campo (vídeo) |
NTSC, PAL, SECAM y el nivel |
| Medición del cursor |
△V, y △T entre cursores |
| Medición automática |
Vpp, Vavg, Vamp, Vrms, Frec, Período, Vmax, Vmin, Vtop, Vbase, Sobre-pico, Pre-disparo, Tiempo de subida, Tiempo de bajada, Retardo A → B ↑, Retardo A → B ↓, + Ancho de pulso, - Ancho de pulso, + Ciclo de trabajo, -Ciclo de trabajo. |
| Forma de onda matemática |
+, -, ×, ÷, FFT |
| Forma de onda de almacenamiento |
15 formas de onda |
| Figura de Lissajous |
Ancho de banda |
ancho de banda completo |
| Diferencia de fase |
± 3 grados |
| Interface de comunicación |

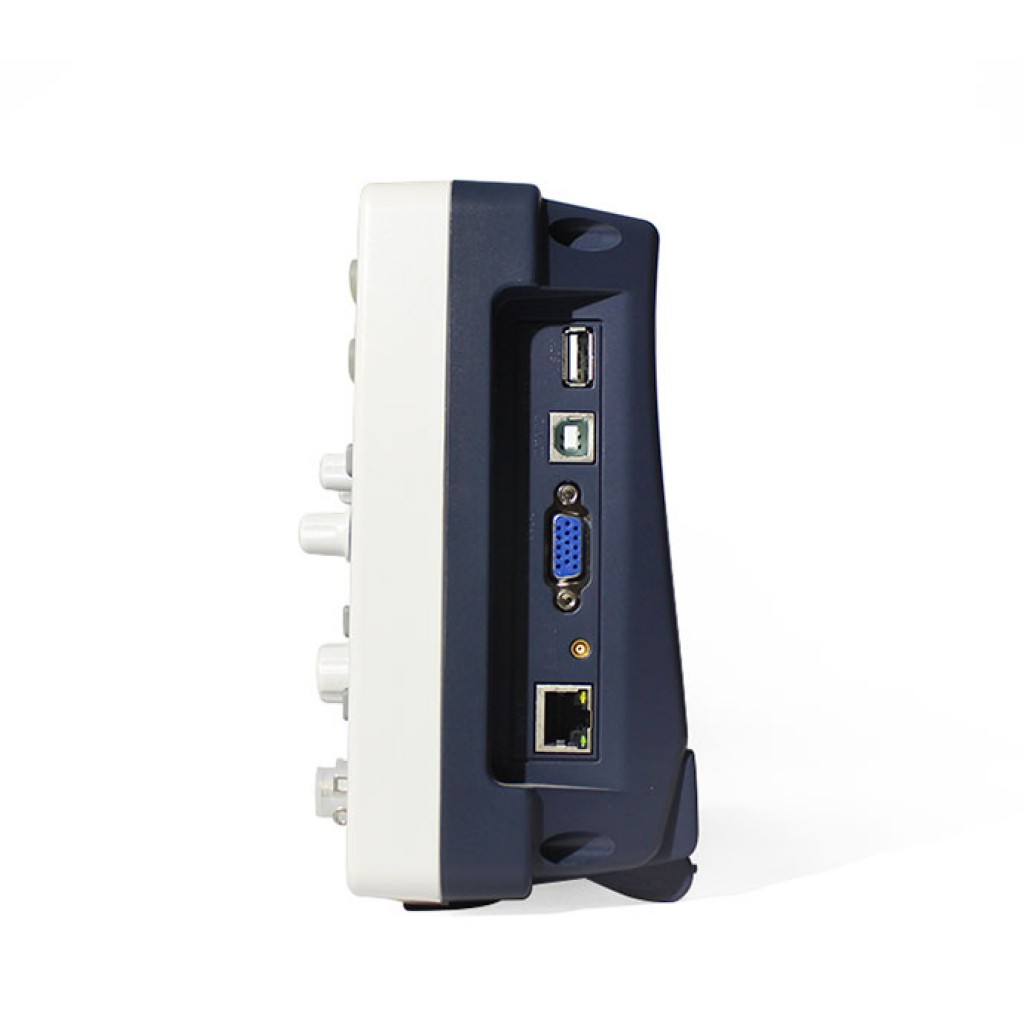

USB, flash USB de almacenamiento en disco, pasa / falla, LAN, VGA (opcional) |
| Cimómetro |
disponible |
| Fuente de alimentación |

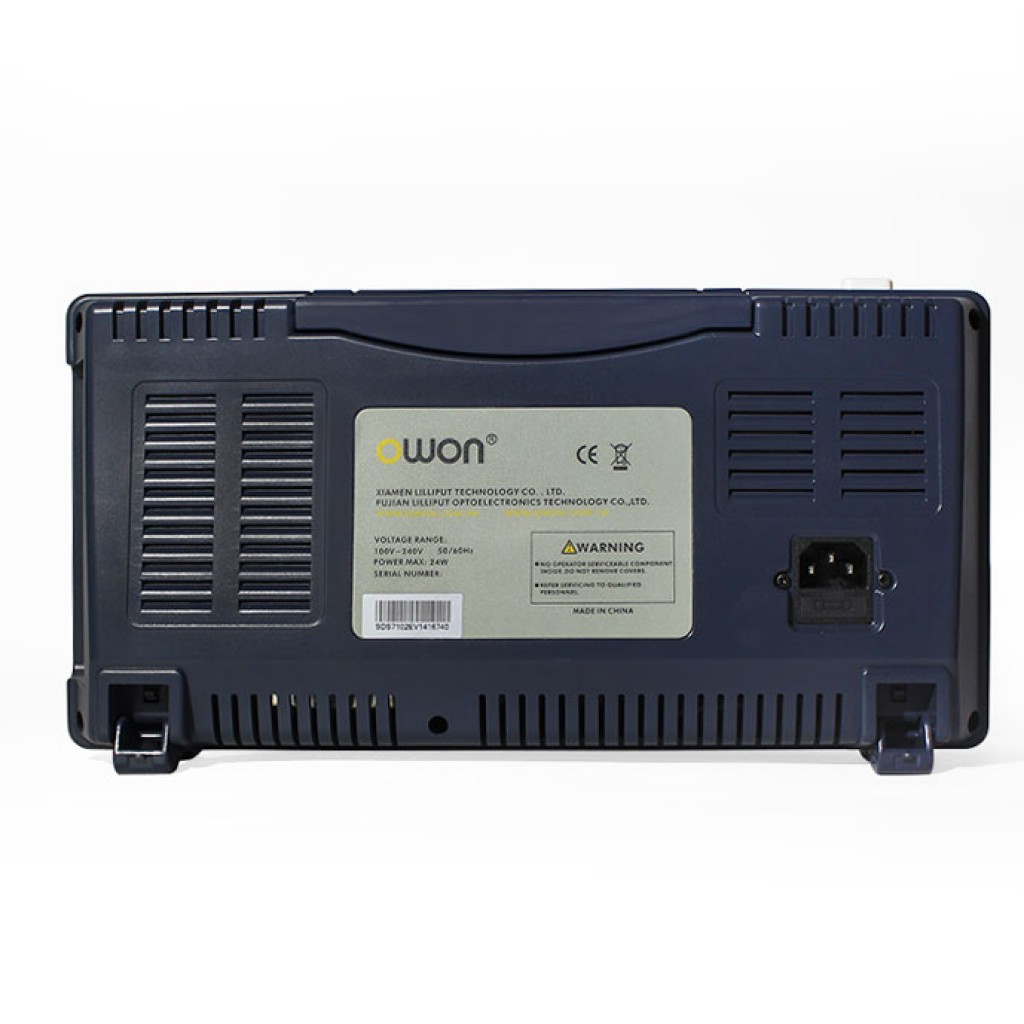

100V - 240V AC, 50 / 60Hz, CAT Ⅱ |
| El consumo de energía |
<18W |
| Fusible |
2A, la clase T, 250V |
| Batería |
No soportado |
| Dimensiones (W x H x D) |
348 × 170 × 78 (mm) |
| Peso (sin paquete) |
1,50 kg |
