| Ancho de banda |
100MHz |
| Frecuencia de muestreo |
1GS / s |
| Resolución vertical (A / D) |
12 bits |
| La longitud de registro |
40M |
| Forma de onda Frecuencia de actualización |
75.000 WFMS / s |
| Escala horizontal (s / div) |
2 ns / div - 1000s / div, paso para el 1 - 2 - 5 |
| Tiempo de subida (en la entrada, típica) |
≤3.5ns |
| Canal |
2 + 1 (externo) |
| Monitor |
8 "LCD a color, 800 x 600 píxeles (opcional 1024 x 768 píxeles pantalla IPS) |
| Impedancia de entrada |
1MΩ ± 2%, en paralelo con 15pF ± 5pF; 50Ω ± 2% |
| Aislamiento de canal |
50Hz : 100 : 1, 10MHz : 40 : 1 |
| Voltaje máximo de entrada |
≤ 1MΩ 300Vrms; 50Ω ≤ 5Vrms |
| DC Precisión de Ganancia |
± 3% |
| DC Precisión |
average≥16: ± (3% lectura + 0,05 div) para △ V |
| Factor de atenuación de la sonda |
0.001X - 1000X, paso para el 1 - 2 - 5 |
| Responder LF (AC, -3 dB) |
≥5Hz (en la entrada, el acoplamiento de CA, -3 dB) |
| Frecuencia de muestreo / Tiempo del relé de Precisión |
±1ppm |
| Interpolación |
sin(x) / x |
Intervalo (△ T) Precisión (ancho de banda completo)
|
Individual: ± (1 vez x + 1 ppm intervalo de lectura + 0.6ns); |
| media> 16: ± (1 vez x + 1 ppm intervalo de lectura + 0.4ns) |
| Acoplamiento de entrada |
DC, AC, and GND |
| Sensibilidad vertical |
1 mV / div - 10V / div (en la entrada) |
| Tipo de disparador |
Edge, Video, Pulso, Pendiente, Runt, Windows, tiempo de espera, enésimo Edge, lógica, I2C, SPI, RS232 y CAN (opcional) |
| Decodificación de autobús |
I2C, SPI, RS232 y CAN (opcional) |
| Modo disparo |
Auto, Normal, y Single |
Nivel de disparo
|
± 2000div (1 mV / div) ± 1000div (2 mV / div) ± 400div (5 mV / div) |
| ± 200div (10 mV / div) ± 100div (20 mV / div) ± 40div (50 mV / div) |
| ± 200div (100 mV / div) ± 100div (200 mV / div) ± 40div (500 mV / div) |
| ± 20div (1 V / div) ± 100div (2w / div) ± 40div (5 V / div) ± 20div (10v / div) |
| Línea / frecuencia de campo (vídeo) |
NTSC, PAL y SECAM |
| Medición del cursor |
△ V, y △ T entre cursores, △ △ V y T entre los cursores, auto-cursor |
Medición automática
|
Vpp, Vavg, Vrms, Frec, Período, Semana RMS, RMS de cursor, Vmax, Vmin, |
| Vtop, Vbase, Vamp, el exceso, la fase, Pre-disparo, Tiempo de subida, Tiempo de bajada, Retardo A → B ↑, Retardo A → B ↓, + Ancho de pulso, - Ancho de pulso, + Ciclo de trabajo, -Ciclo de trabajo. |
| Forma de onda matemática |
+, -, ×, ÷, FFT |
| Forma de onda de almacenamiento |
100 formas de onda |
| Ancho de banda |
ancho de banda completo |
| Diferencia de fase |
± 3 grados |

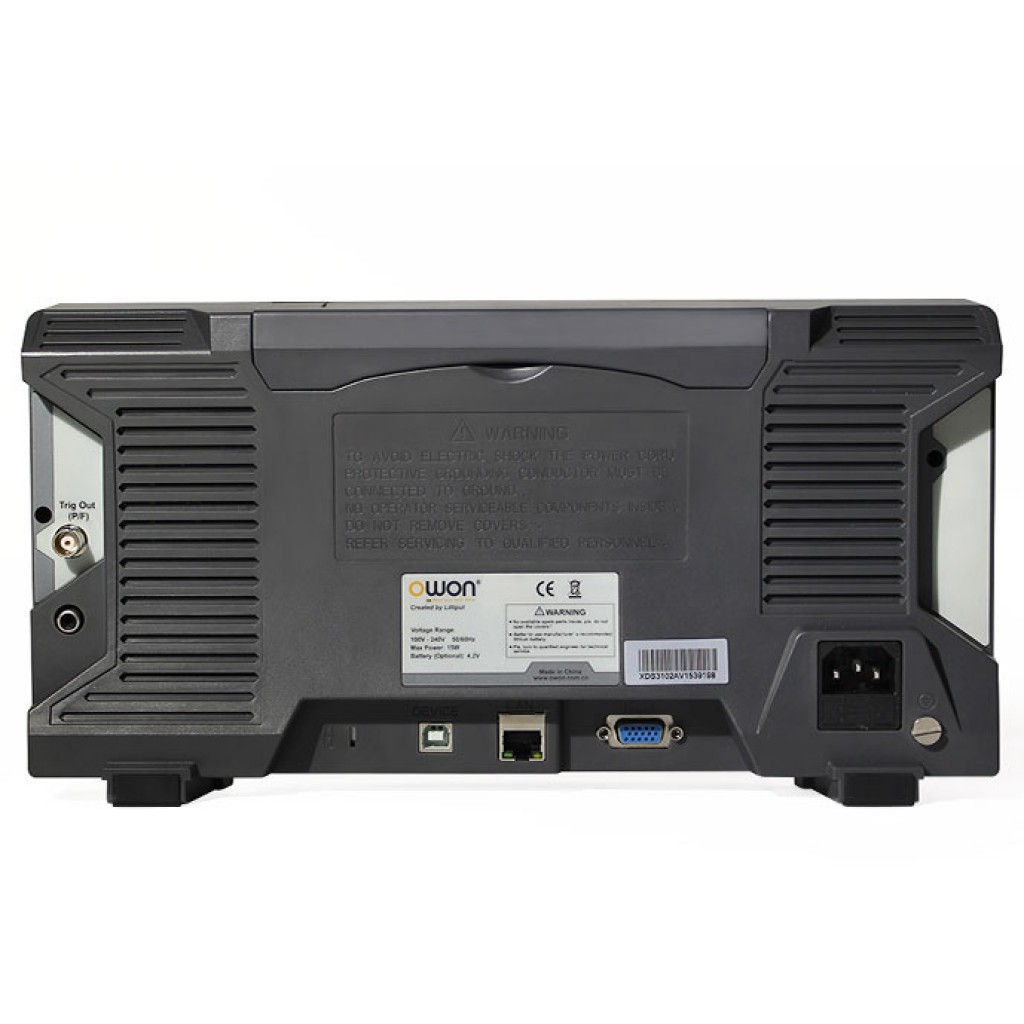

| Interface de comunicación |
host USB, dispositivo USB, puerto USB para Puente de imagen, Disparo (P/F), LAN y VGA (opcional) |
| Contador de frecuencia |
disponible |
| Fuente de alimentación |
100V - 240V AC, 50 / 60Hz, CAT II |
| El consumo de energía |
<15W |
| Fusible |
2A, la clase T, 250V |
| Batería (opcional) |
3.7V, 13200mA |
| Dimensiones (W x H x D) |
340 x 177 x 90 mm |
| Peso |
2.60 kg |
